založím si své vlastní vlákno,budu dodělávat DO a zaplním to trochu v sobotu fotkami

Dálkové ovládání centrálního zamykání - Vystřelovací klíče

Instalační komplet dálkového ovládání centrálního zamykání obsahuje ústřednu CZ, 2x dálkové ovládání, kabeláž. záruční list, návod k montáži a obsluze

* 2ks třítlačítkové dálkové ovládání s plovoucím kódem
* signalizace zamykání/odemykání směrovými světly - oddělené výstupy
* výstup na směrovky - oddělené silové výstupy
* možnost připojit k jakémukoliv stávajícímu centrálnímu zamykání
* kampatibilní s vakuovým systémem centrálního zamykání - SEAT, VW, AUDI
* vodotěsné provedení ovladače
* nastavitelná doba trvání impulsu pro uzamčení/odemčení dveří - 0,5/4s
* výstup pro dotahování oken
* výstup pro otevření kufru


Jde instalovat do jakéhokoliv vozidla. Jednotka má silové výstupy pro CZ, možno zapojit pro ovládání plusem, minusem, pro systémy japonských vozidel, pro pneumatické centrální zamykání, přímé ovládání servomotorů
+ je objednaná planžeta na Chevrolet Aveo takže dneska se budu pokoušet ještě dolovat záložní klíč abych vyloupl imobilizer a byl připravený na sobotu

Ahoj.

Ja som dorábal dialkové ovládanie k centrálu minulý víkend. Doplnil som do vodičových dverí motorček a pod palubovku som skoval riadiacu jednotku
dialkového CZ10. Trochu ma prekvapil konektor v stľpiku predných dverí. Myslel som, že je tam len gumová prechodka kadiaľ idú káble do dverí.
Ale bol v ňom otvor kadiaľ som dotiahol 2 káble k motorčeku v dverách. To diaľkové má aj odskok na kufor. Uvažujem, že by som to dorobil aj na kufor.
Prajem ti, nech sa ti to všetko podarí. Je to fajn pocit otvárať dvere diaľkovým ovládačom.

kde je ten otvor strkal jsem tam dráty a neprošlo nic

Ťažko popísať, škoda, že som nespravil fotku.
Nieje to veľké dva droty vošli len len. Keď povytiahneš konektor, tak je to na strane bližšie k tebe kúsok nad tým plastom, co uchytáva konektor v karoserii.
Na tej strane k tebe je drážka, ktorá ide zo strany od karosérie asi do pol konektora, do nej zasunieš kábel a výde v otvore konektora, zo strany dverí.
Niekde som tu videl aj fotku toho konektoru. Keď ju nájdem dám ju sem.

Ahoj,
mám objednaný dva servomotory,jeden do řidičových dveří a jeden na odskok kufru,už se těším až to dorazí a v sobotu bude montáž dám sem podrobné info a fotky jinak děkuji za tip s tím konektorem bude se to hodit

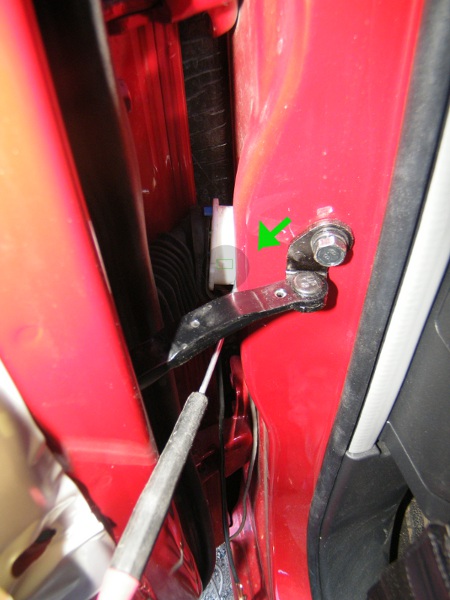

Pridávam fotku. Dovolil som si použiť fotku od Slidila.
Nie je to dobre vidiet ale aspon pre orientáciu.
Keď sa ešte viac povytiahne tá drážka bude vidieť.
Keď bude viac času skusim to odfotiť.

jééé super,takto mám stáhnu a přepsané všechno ve Wordu a budu mít sebou notebook pro případné rady a pomoci jen se bojím té elektroinstalace,mno ale nějak to zvládnem,jsem jen zvědavej jak budu tahat kabel do kufru

S tým kufrom stále niesom rozhodnutý. Mam dialkove CZ10 a k tomu odskoku na kufor potrebujem rele na zopnutie elektromagnetu odskoku.
Inak to rele a elektomagnetický odskok som videl v nejakom eshope.

ta řídící jednotka na DO to má už v sobě takže mě stačí jen ten servomotor který je na to určený měl jsem asi 10 otázek na tu firmu než jsem objednal

Servomotor dvoudrátový pro zadní nebo boční dveře. V dodávce kompletní spojovací materiál - táhlo, plech, šrouby. Síla v tahu 3,5kg

kam si ty napojil kabely??také přímo na spínací skřínku?? a jak si řešil blinkry,na co si to ty napojil? snažím se získat co nejvíc informací,jak si rozpojil konektory nebo jak si to vše napojil,protože se mě nechce ucvaknout kabel a napojovat to přes konektory,toho se nejvíc bojím abych něco nepřešmiknul a pak něco nechodilo

Preco na odskok nepouzijete cievku ako je na espere. Je to nieco ako cievka na starter.
A po vrakoviskach je tych espier dost.
Myslim, ze ten elektromagnet bude silnejsi ako ten motorcek.
Kolega kupil na matiza nejaky motorcek aj s lankom a ten nevladal otvorit 5-te dvere na matizovi.

Preco na odskok nepouzijete cievku ako je na espere? Je to nieco ako cievka na starter.
A po vrakoviskach je tych espier dost.
Myslim, ze ten elektromagnet bude silnejsi ako ten motorcek.
Kolega kupil na matiza nejaky motorcek aj s lankom a ten nevladal otvorit 5-te dvere na matizovi.

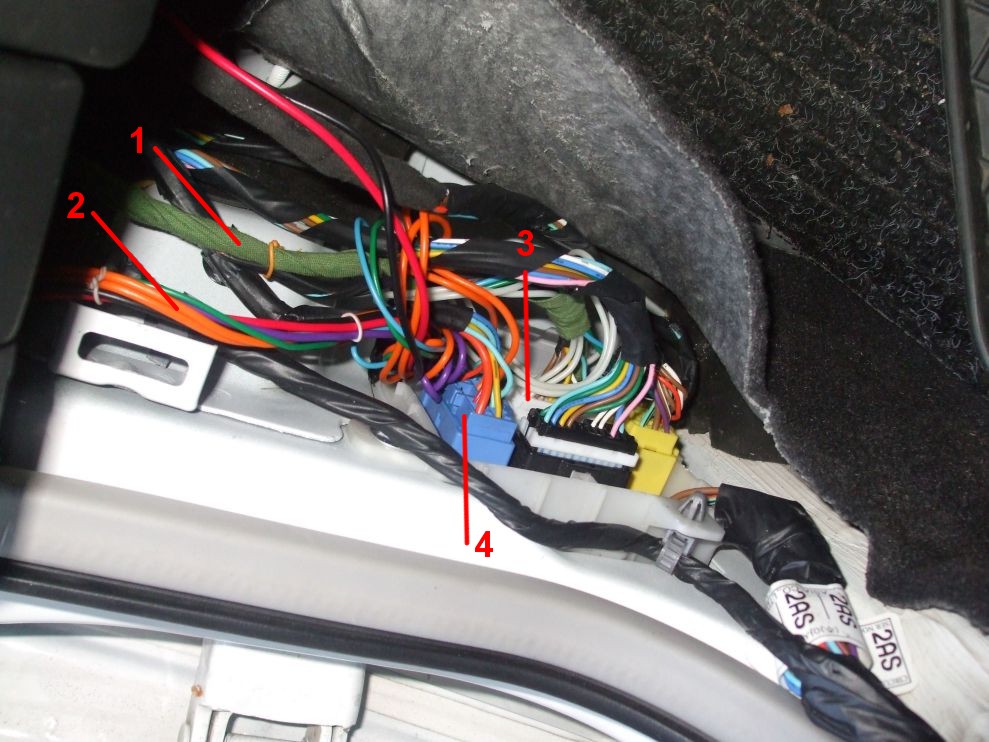

Vrátim sa späť k tomu pripojeniu. Ja som tu riadiacu jednotku CZ pripojil do konektorov na ľavom stĺpiku dole.

[img][/img]

Popis.
Bod 1 označuje 2 káble od motorčeka z dverí vodiča, a pripojil som ich do bieleho konektora.
Bod 2 označuje 2 oranžové káble z riadicej jednotky centrálu diaľkového CZ10 a zelený a modrý kábel
na ovládanie zamykania a odomykania. Oranžové káble sú smerovky a pripojil som ich do modrého
konektora. Zelený s modrým káblom z CZ10 som tiež pripojil do bieleho konektora.
Bod 3 biely konektor, sú doň pripojené všetky motorčeky z dverí aj ovládanie zamknutia a odomknutia pôvodného centrálu.
Bod 4 modrý konektor sú doň pripojené smerovky (všetky).

Pripojenie CZ10 (CZ10 - označenie diaľkového ovládania centrálu) na smerovky.

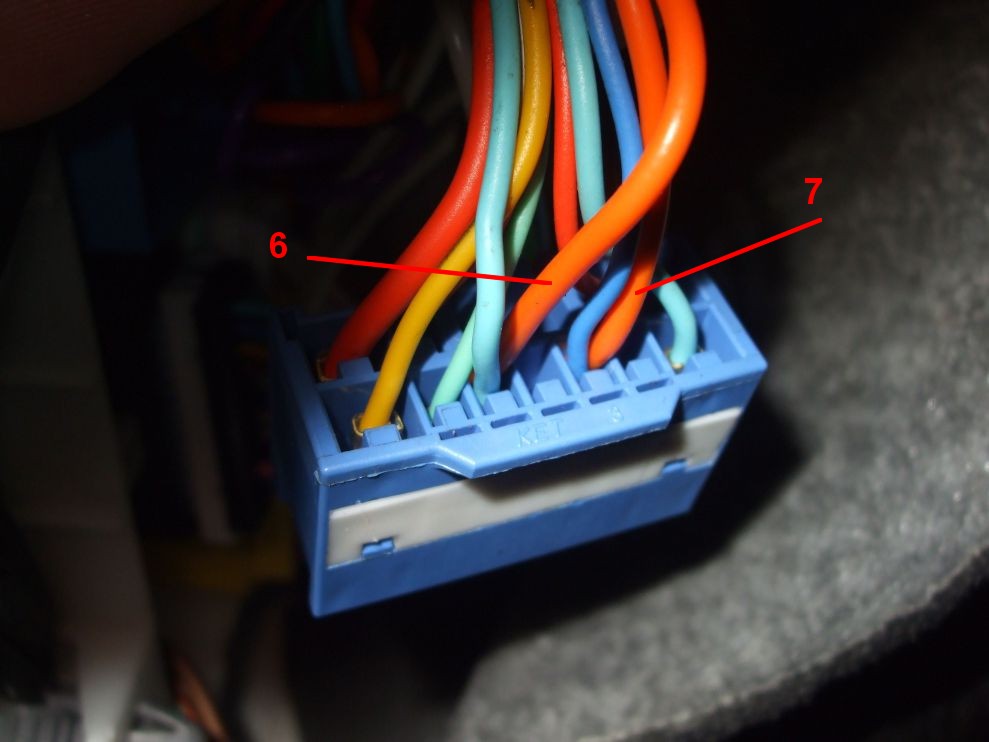

[img][/img]

Popis.
Bod 6 a 7 sú káble (silové) na signalizáciu zamknutia a odomknutia cez smerovky.
Silové znamená, že ide z nich priamo cez rele v CZ10 napätie 12V do smeroviek.
Sú oddelené diodami a pripojené do modrého konektora.
Ten modrý konektor má na jednej strane kúsok bieleho plastu. Treba ho povytiahnuť
a na plieškoch konektorov je taký menší výbežok treba zatlačiť a potiahnuť kábel z konektora.
Nasunúť kábel smeroviek z centrálu a pliešok z pôvodným káblom naraz. Zacvaknúť ten kúsok bieleho plastu.
Pôvodne som to chcel priletovať ale celkom dobre to drží.

Pripojenie motorčeka a ovládania.

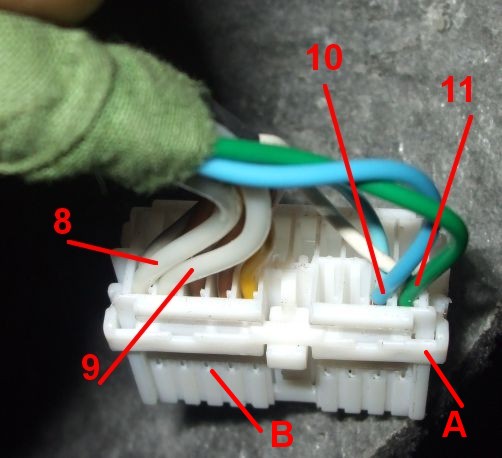

[img][/img]

Motorček s ovládaním som pripojil do bieleho konektora.
Tento konektor rovnako ide rozobrať.
Bod A označuje plast, ktorý sa dá dole. Potom sa vyberie plast Bod B.
K pôvodným káblom sa zasunie kábel z CZ10 a motorčeka, prichytí sa plastom bod B
a cele sa to upne plastom A.
Terz čo kam pripojiť.
Bod 8 je zelený kábel z motorčeka dverí a ide k šedému káblu.
(Ja som modrý a zelený kábel z motorčeka nadpojil bielym káblom preto na fotke sú biele).
Bod 9 je modrý kábel z motorčeka a ide k hnedému káblu hneď vedla.
Bod 10 modrý kábel z riadiacej jednotky CZ10 a je pripojený na bledo-modrý kábel.
Bod 11 zelený kábel z riadiacej jednotky CZ10 a je pripojený na biely kábel.
Tiež to po zložení dobre drží, tak zatiaľ som to neletoval.
